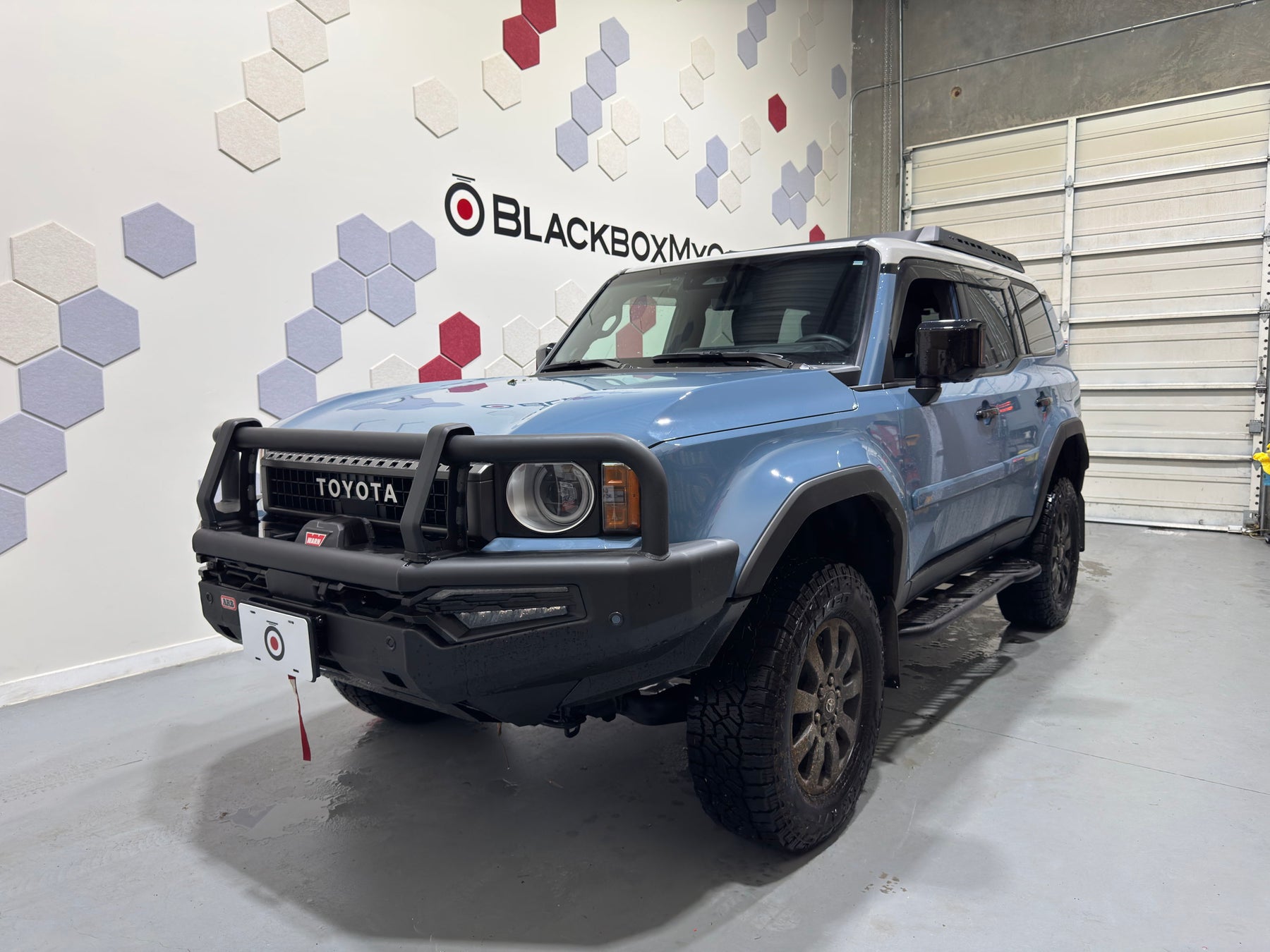

Installation du VIOFO A229 Ultra dans un Toyota Land Cruiser 250 de 2024 : Quand votre SUV tout-terrain a besoin d’une protection à toute épreuve

Tout d'abord, choisissez l'emplacement de la caméra avant. Dans le Toyota Land Cruiser 250, le meilleur endroit est juste à côté du boîtier du capteur, côté passager. Cet emplacement offre une couverture optimale tout en maintenant la caméra discrète, cachée du point de vue du conducteur par le rétroviseur. Utilisez l'écran LCD intégré ou l'application VIOFO pour vérifier l'aperçu en direct de la caméra et ajuster l'angle pour la meilleure couverture. Nettoyez soigneusement le pare-brise pour assurer une bonne adhérence, puis retirez le support adhésif et appuyez fermement la caméra en place pendant environ 30 secondes.

Pour la vitre arrière ouvrante du Land Cruiser, il y avait suffisamment de surface sur la garniture en plastique en haut du hayon pour que nous puissions monter la caméra arrière, évitant ainsi un montage magnétique. Cela garantit que la caméra reste en place lorsque la vitre arrière est ouverte, qu'elle ne bougera pas de sa position à cause des vibrations (surtout en tout-terrain) ou qu'elle ne sera pas détachée lors du chargement de marchandises à l'arrière. Pour une couverture optimale, nous l'avons montée côté passager, juste à côté de la caméra d'origine pour le rétroviseur numérique. Nettoyez la zone, retirez le support adhésif et appuyez fermement la caméra en place.

Ensuite, nous allons câbler le système au boîtier de fusibles du véhicule, situé derrière un panneau de garniture sous le tableau de bord côté passager. Commencez par faire passer le kit de câblage dans le boîtier de fusibles.

Le kit de câblage HK4 de VIOFO est un câble à 3 fils. Connectez le fil jaune (le fil ACC) à un fusible commuté par l'allumage et le fil rouge (le fil de batterie) à un fusible constant (toujours actif). Le fil noir avec la cosse à anneau est le fil de masse, qui doit être mis à la masse sur un boulon ou un goujon métallique non peint dans le véhicule.

Utilisez un multimètre ou un testeur de circuit, ce dernier étant inclus dans le kit d'installation BlackboxMyCar Essential, pour vous aider à trouver un fusible ACC et un fusible d'alimentation continue appropriés. Vous pouvez rechercher les emplacements de fusibles vides ou ceux sur lesquels vous pouvez vous brancher à l'aide du kit "add-a-fuse" inclus dans le kit d'installation Essential. Pour le Toyota Land Cruiser 250 de 2024, des mini-fusibles à profil bas sont utilisés.

Reportez-vous toujours à la section Fusibles du manuel du propriétaire de votre véhicule ou au schéma figurant sur le couvercle de la boîte à fusibles pour éviter les emplacements de fusibles qui pourraient concerner certaines fonctions de sécurité.

Une fois le kit de câblage connecté à la boîte à fusibles et à une terre appropriée, acheminez le câble le long de la carrosserie du véhicule jusqu'au montant A. Pour éviter les risques de sécurité, retirez la garniture du montant A et faites passer le câble derrière ou autour de l'airbag, en gardant le mou près de la boîte à fusibles. Une fois en haut, glissez le câble le long du pavillon du véhicule, en assurant un aspect propre et professionnel. Enfin, connectez le câble au port d'alimentation USB-C du support GPS de la caméra.

Pour la caméra arrière, suivez le pavillon du pare-brise avant au montant A côté passager, puis le long de la garniture jusqu'à l'arrière, en passant par les montants A, B, C et D, en évitant tout airbag. Le montage de la caméra arrière dans un véhicule avec un hayon nécessite quelques étapes supplémentaires, et la meilleure façon de faire passer le câble est de le faire passer à travers les œillets en caoutchouc entre la carrosserie et le hayon. S'il y a une garniture sur le hayon, il est préférable de la retirer pour cacher le câble de la caméra arrière en dessous.

Généralement, il y a 1 ou 2 œillets qui se connectent au hayon, et il est préférable de les presser pour vérifier lequel a le plus de jeu avant d'essayer de faire passer le fil. Une fois cela fait, connectez le câble à la caméra arrière, et terminez en utilisant l'écran LCD intégré ou l'application VIOFO pour vérifier son angle.

Une fois les deux caméras montées et tous les câbles acheminés, rangez tout excès de câblage en le regroupant et en le glissant derrière le garnissage du véhicule. Remplacez toutes les pièces de garnissage, en vous assurant que tout se remet en place correctement. L'installation est maintenant terminée, offrant une qualité vidéo de premier ordre pour protéger le Land Cruiser et immortaliser chacune de ses aventures.
